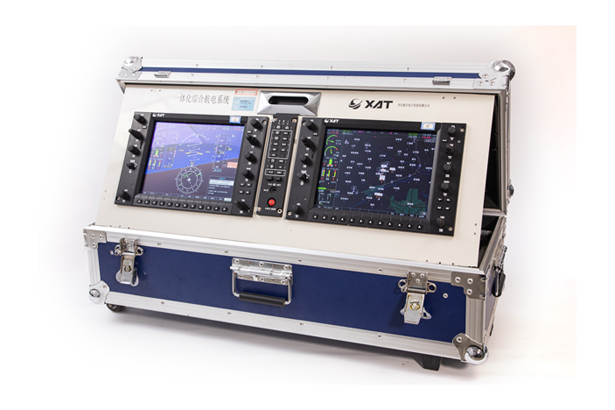

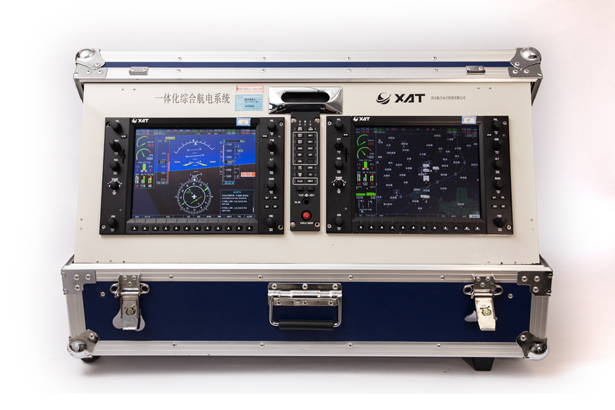

XMFD-104型多功能顯示器：

• 符合標準

SEA AS8034 機載多功能電子顯示器最低性能標準

• 顯示屏

10.4″/8″/6″（尺寸可定制）TFT面板，具有減反射功能，陽光直射下清晰可讀高

亮度≥1000cd/㎡，可自動/手動調節

分辨率： 1024×768（10.4″）、800×640（8″）、640×480（6″）

• 通信接口

擴展存儲接口：1路SD卡接口

以太網接口：2個，通訊速率100Mbsp，符合IEEE802.3規范

串行接口：14個，RS422總線，波特率可配置，最大115200bps

離散IO接口：8個，5V TTL總線

• 功耗

       DC28V，2A

• 尺寸

       10″：313 mm（長）×205 mm（寬）×55mm（高）

• 重量

       3kg

• 選配軟件組件

電子地圖導航組件

刷新率：5Hz

比例尺：1:5000～1:500000，20級可調

飛機計劃管理組件

飛行計劃數量：大于100條

單條飛行計劃航路點：大于20條

導入/導出功能

近地告警組件

前向三維地形顯示組件

1. 大氣數據計算機

• 功能

測量飛機在飛行過程中的靜壓、總壓和外部大氣溫度，計算并輸出指示空速、真空速、相對氣壓高度、絕對氣壓高度、垂直升降速度、大氣總溫、大氣靜溫、靜壓、總壓、馬赫數等參數。

具有開機加電自檢、周期自檢和強制自檢功能，可實現故障判斷并輸出故障代碼。

• 符合標準

SAE AS8002a大氣數據計算機最低性能標準

RTCA/DO-160E機載設備環境條件和試驗方法

• 功耗

DC28V，0.35A

• 尺寸

180mm（長）×34mm（寬）×160mm（高）

• 重量

1.2kg

2. 姿態航向參考系統

• 符合標準

SAE As8001 傾斜俯仰儀最低性能標準

SAE AS8013A 陀螺穩定性磁航向儀最低性能標準

SAE AS8004 轉彎側滑儀最低性能標準

RTCA/DO-160E 機載設備環境條件和試驗方法主

• 符合標準

俯仰：-80°～+80°，精度：2°

橫滾：-60°～+60°，精度：2°

航向：0～360°，精度：2°

• 功耗

DC28V，0.3A

• 尺寸

97mm（長）×155mm（寬）×93mm（高）

• 重量

1.2kg

3. 超短波電臺

• 符合標準

RTCA/DO-186B   工作范圍在117.975~137.000MHz的VHF無線電通信發射設備最低性能標準

RTCA/DO-160E   機載設備環境條件和試驗方法

• 功耗

DC27.5V，發射電流＜5A，接收電流＜1A

• 尺寸

200mm（長）×34mm（寬）×160mm（高）

• 重量

1.0kg

4.音頻控制器

• 符合標準

RTCA/DO-170   音頻選擇面板和放大器最低性能標準

RTCA/DO-143   信標接收機設備最低性能標準

RTCA/DO-160E   機載設備環境條件和試驗方法

• 功耗

DC28V，0.5A

• 尺寸

160mm（長）×51mm（寬）× 204mm（高）

• 重量

1 kg

5. 空管應答機

• 符合標準


支持A/C模式、S模式

支持ADS-BOUT功能

RTCA/DO-181D 交通管制雷達信標系統/模式選擇（ATCRBS/S模式）機載設備最低工作性能標準

RTCA/DO-160E 機載設備環境條件和試驗方法

• 功耗

DC28V，發射2A，接收1A

• 尺寸

200mm（長）×34mm（寬）×160mm（高）

• 重量

1.8 kg

6.多模式接收機

• 符合標準

RTCA/DO-196  工作范圍在108~117.95MHz的VOR無線電接收設備最低性能標準

RTCA/DO-195  工作在108~112MHz頻率范圍內的ILS航向信標接收設備最低性能標準

RTCA/DO-192  工作范圍在328.6~335.4MHz的儀表著陸系統（ILS）下滑接收設備最低性能標準

RTCA/DO-160E  機載設備環境條件和試驗方法

• 功耗

DC28V，0.7A

• 尺寸

200mm（長）×34mm（寬）×160mm（高）

• 重量

1.2kg

7.無線電羅盤

• 符合標準

RTCA/DO-179    機載自動定向設備最低性能指標

RTCA/DO-160E   機載設備環境條件和試驗方法

• 功耗

DC28，V0.5A

• 尺寸

200mm（長）×36mm（寬）×160mm（高）

• 重量

1.2kg

8.綜合參數采集器

• 符合標準

SAE AS8005A 溫度表最低性能標準

SAE AS407C  燃油流量表最低性能標準

SAE AS8042  進氣歧管壓力表最低性能標準

SAE AS408C  壓力儀表（燃油、滑油、液壓）最低性能標準

SAE AS404C  磁帶式電動轉速表最低性能標準

SAE AS405C  燃油和滑油流量表

RTCA/DO-160E   機載設備環境條件和試驗方法

• 功耗

DC28V，0.5A

• 尺寸

150 mm（長）× 34 mm（寬）×160 mm（高）

• 重量

0.8kg

9.無線電高度表

• 符合標準

TSO-C87 航空低高度雷達高度表性能標準

RTCA/DO-103 機載低高度雷達高度表最低性能標準

RTCA/DO-254 機載電子硬件設計保證指南

RTCA/DO-160E 機載設備環境條件和試驗方法

RTCA/DO-178B 機載系統和設備合格審定中的軟件考慮

• 功耗

DC28V，0.4A

• 尺寸

收發機：138mm（長）×94mm（寬）×78mm（高）

• 重量

2 kg

• 工作溫度

-40~+55℃

10. 測距器

• 符合標準

ARINC709 航空距離測量設備

RTCA/DO-189 機載測距器最低性能標準

RTCA/DO-254 機載電子硬件設計保證指南

RTCA/DO-160E 機載設備環境條件和試驗方法

RTCA/DO-178B 機載系統和設備合格審定中的軟件考慮

國際民航公約附件10

• 功耗

DC28V±3V，1.6A

• 工作溫度

-55℃～+70℃

• 尺寸

收發訊機：240mm（長）×105mm（寬）×90mm（高）

• 重量

1.7kg
